轉子流量計安裝的注意事項

點擊次數：4585 發布時間：2021-03-19 06:55:12

1、金屬管轉子流量計安裝

為了保證金屬轉子流量計正常工作并達到要求的測量精度，一般應注意以下幾點：

·金屬轉子流量計必須垂直安裝，流體自下而上流過流量計，且垂直度優于2°，水平安裝時水平夾角優于2°；

·安裝在工藝管線上的金屬轉子流量計應加旁路，以便處理故障或吹洗時不影響生產；

·金屬轉子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段，以保證儀表測量精度；

·如果介質中含有鐵磁性物質，應安裝磁過濾器；

·如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；

·當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；

·如果被測介質的溫度高于220℃或流體溫度過低易發生結晶時，需采取隔熱保護措施時，應選用夾套型，以便進行冷卻或保溫；

·管道法蘭、緊固件、密封墊與流量計法蘭標準相同才能使儀表正常安裝運行；

·該產品一般在裝置正常運行后，不需要維護，故障多發生在裝置剛剛啟動時，由于管道吹洗不干凈，而發生浮子被固體顆?？ㄗ‖F(xiàn)象，此時指示器的指針停在一位置不動。這時*先應關閉流量計兩邊的閥門，然后拆下上法蘭，取出浮子進行清洗，再重新裝好。注意緊固上法蘭螺母要平衡擰緊，并墊好墊圈；

·為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，適當?shù)毓艿乐我员苊夤艿勒駝?dòng)和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游；

·由于儀表是通過磁耦合傳遞信號的，所以為了保證儀表的性能，安裝周圍至少10cm處，不允許有鐵磁性物質存在；

·測量氣體的儀表，是在特定壓力下校準的，如果氣體在儀表的出口直接排放到大氣，將會在浮子處產生氣壓降，并引起數據失真。如果是這樣的工況條件，應在儀表的出口安裝一個閥門；

·安裝PTFE襯里的儀表時，要特別小心。由于在不均勻壓力的作用下，PTFE會變形，所以法蘭螺母均勻擰緊對稱；

·帶有液晶顯示的儀表，安裝時要盡量避免陽光直射顯示器，以免降低液晶使用壽命；

·帶有鋰電池供電的儀表，安裝時要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。

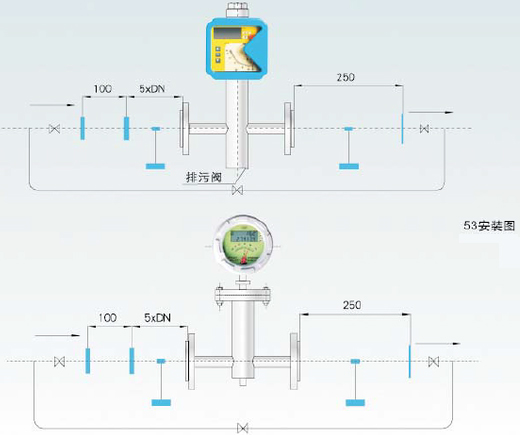

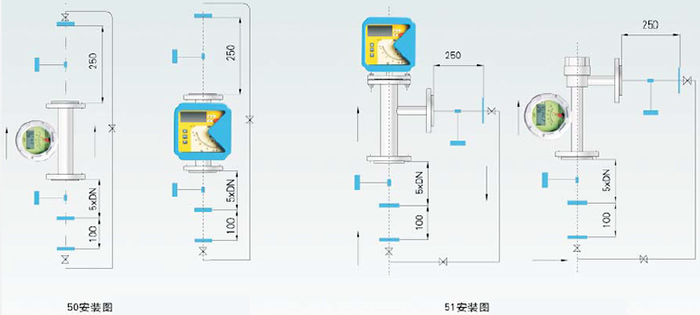

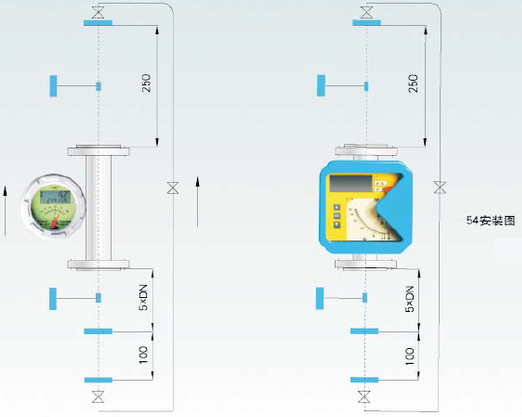

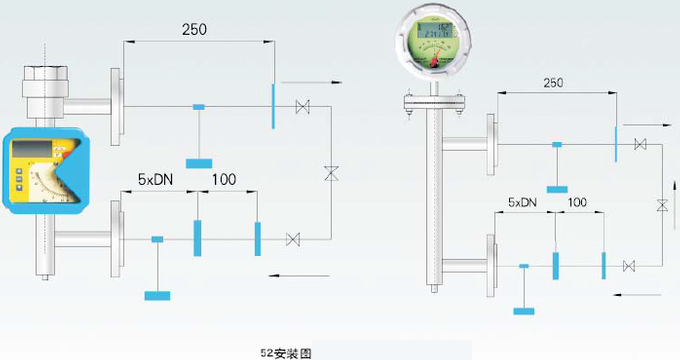

金屬管轉子流量計安裝注意事項圖示

2、玻璃轉子流量計安裝

玻璃轉子流量計為國內統設通用性強、結構簡單、維修方便。分段計量、測量范圍靈活、可測微小流量。測體材質多樣、可測腐蝕性介質。DN10口徑以下帶調節閥，方便用戶。在安裝和使用中有以下要求：

1）安裝前應將流量計中起運輸保護作用的頂襯物取出。并檢查錐管有無破損，浮子能否自由上下移動，確定正常后方可安裝。常州市凱悅熱工儀表有限公司。

2）玻璃轉子流量計在使用安裝前，應先檢查技術參數如：測量范圍，精確度等級，額定工作壓力，溫度等參數是否符合使用要求。常州市凱悅熱工儀表有限公司。

3）新裝的管路應沖洗干凈。

4）使轉子流量計的*小分度值處于下方，垂直安裝在無振動的管道上，轉子流量計的中心線與鉛垂線的夾角應不超過5度。大口徑流量計由于較重，為避免管道彎曲，必要時可采取加固支承等措施。常州市凱悅熱工儀表有限公司。

5）安裝時需避免轉子流量計受過大的外力傷害，如壓扭等力。

6）必要時根據使用中不同的工況，在轉子流量計的上游安裝過濾器，卡塞轉子流量計，以防雜質玷污。常州市凱悅熱工儀表有限公司。

7）若流體不穩定有脈動流，為保證轉子流量計的良好測量可安裝緩沖器，以消除脈動流。

8）轉子流量計在使用時，應先緩慢旋開流量計上游管道上的控制閥門，然后用調節閥調節流量，以免突然開啟造成浮子急速上升擊損錐管。

9）要想得到精確的測量精度，建議被測流體的常用流量應在轉子流量計分度流量的60%以上*好。

玻璃管轉子流量計由于流量計本體大部分為玻璃材質，使用及運輸就要必須要小心。

3、塑料轉子流量計安裝

〔1〕安裝前，應把塑料轉子流量計內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。

〔2〕塑料轉子流量計的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。

〔3〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟?biāo)準：需用的*佳流量為流量計*大流量的50％-70％，盡量不要用到*高數?！?/div>

〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。

〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，塑料轉子流量計上游應設置緩沖器或定值器。

〔6〕塑料管轉子流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
