旋進旋渦流量計產品概述

旋進旋渦流量計采用*新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平、它集壓力溫度檢測與補償運算于一體，具有計量精度高，流量范圍寬，無可動部件，抗振與抗脈動流性能好，體積小，重量輕，使用方便等優點。旋進旋渦氣體流量計是石油、化工、電力、冶金及城市燃氣管網等行業用于氣體計量的理想儀表。



旋進旋渦流量計產品特點

1.無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護。

2.殼體有不銹鋼和鋁合金供選擇（氣體的工作壓力1.6MPa以下無腐蝕性選鋁合金的）。

3.內置壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀;可直接測量流體壓力、溫度與流量， 并且自動實時跟蹤補償和壓縮因子修正。

4.防盜功能可靠，采用多級密碼保護功能，有效防止改動參數。

5.采用大屏幕LCD顯示，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量以及流體壓力、溫度等參數。

6.旋進旋渦流量計采用微功耗設計，內、外電源供電，滿足不同場合使用。

7.采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了的抗干擾能力，使小流量具有出色的穩定性。

8.旋進旋渦流量計采用先進數據存儲技術，可以進行一年的歷史數據存儲，斷電數據不丟失。

9.轉換器可輸出頻率脈沖、4～20mA模擬信號，并且有RS485接口?？芍苯优c微機聯網，傳輸距離可達1.2Km。

10.精度等級為1.0％F•S    1.5％F•S

11.表頭可以360度旋轉，直管段要求較短，安裝使用簡單方便。

12.整機功耗*低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表

13.防爆標志：流量計為隔爆型，其防爆標志為Exd IIBT4和Exd IICT4 ～T6（不含乙炔）。

14.接線口：出線接口為M20*1.5內螺紋。



旋進旋渦流量計環境條件

環境溫度：-30℃～+55℃

介質溫度：-20--+80°

相對濕度：5%～95%

大氣壓力：86KPa～106KPa

公稱壓力：1.6、2.5、4.0 、6.3MPa

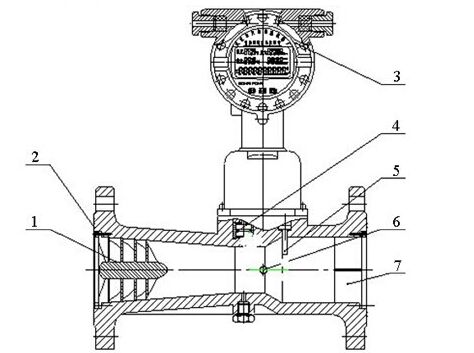

旋進旋渦流量計結構原理

1、旋渦發生體：用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體產生強烈的漩渦流。
2、殼體：本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。
3、智能流量計積算儀：由溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。
4、溫度傳感器：以Pt100鉑電阻為溫度敏感原件，在一定溫度范圍內，其電阻值與溫度成對應關系。
5、壓力傳感器：以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。
6、壓電晶體傳感器：安裝在靠近殼體擴張段的喉部，可檢測出漩渦進動的頻率信號。
7、消旋器：固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。

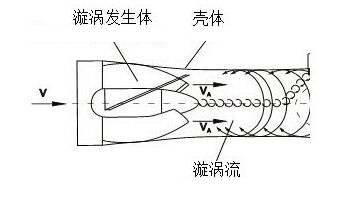

LUXB系列旋進旋渦流量傳感器的流通剖面類似文丘利管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，*后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。

流量積算儀由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成，并配有外輸出信號接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正，氣態方程如下：

式中：
QN-標況下的體積流量（m³/h）；
QV-工況下的體積流量（m³/h）；
Pa-當?shù)卮髿鈮毫Γ↘Pa）；
P-流量計取壓孔測量的表壓（KPa）；
PN-標準狀態下的大氣壓力（101.325KPa）；
TN-標準狀態下的絕對溫度（293.15K）；
T-被測流體的絕對溫度（K）；
ZN-氣體在標況下的壓縮系數；
Z-氣體在工況下的壓縮系數；
